一、 用途：

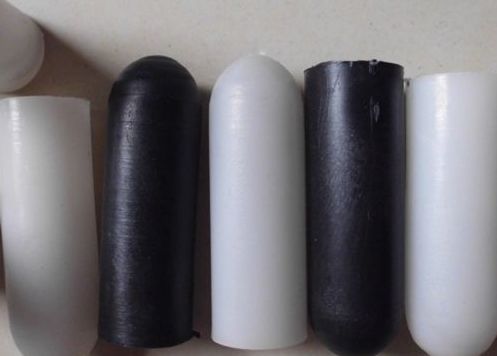

鋼絞線導向帽又叫預應力鋼絞線穿束帽鋼絞線穿束機穿束時，安裝在鋼絞線前端的保護套，主要起到對波紋管的保護作用，預防鋼絞線穿束時對波紋管的損傷。

二、 技術參數

1、適用鋼絞線直徑：            15.24mm

2、高度：                            60mm

    3、外徑：                            19mm

4、重量：                            11g

5、外形尺寸：                     60×19MM

三、工作原理

    在穿束之前，把導向帽套在鋼絞線前端，用鈍器輕輕敲擊，讓保護帽套入鋼絞線前端，即可開始施工作業。

四、主要特點

1、 本產品為第三代導向帽（子彈頭），第一代導向帽是用市面上賣的膠管，膠管的一頭用火燙一下，封住口；第二代口徑小于15.24，要用橡皮錘敲到鋼絞線上；本產品是經過大量的穿束經驗總結來，不用橡皮錘敲的，用手就能套上，還可以重復使用喲..節約大量人力，只需上下1人，節省了人員管理。

2、 操作簡單，數據精準，無任何浪費，大大節約了材料費用。

鋼絞線導向帽不用提前切割存放，保證材料質量1、適用鋼絞線直徑： 15.24mm;

五、使用方法：

 1、在建設橋梁的時候用的，套在15.24的鋼絞線上，配合穿束機用，口徑是15.6MM-15.7mm，可以重復多次使用，只要施工的人愛惜，一個用個3到5次都沒問題，長度是6CM,套進去3-4厘米就行，沒必要拼這個勁的套.15.24的鋼絞線用導向帽，簡單易用，不易損鋼絞線頭?？梢杂行У谋ｄ摻g線頭

2、正常工作:將按好導向帽的鋼絞線從籠中拉出，松動手輪，將鋼絞線穿入鋼絞線穿束機機的進線口，從出線口穿出，在鋼絞線端頭另一端套上橡膠導帽，壓緊手輪，但不要太緊，以免影響鋼絞線導向帽壽命。 大量的穿束經驗總結來，不用橡皮錘敲的，用手就能套上，還可以重復使用,節約大量人力，只需上下1人，節省了人員管理。

3、 操作簡單，數據精準，無任何浪費，大大節約了材料費用。

4、 鋼絞線導向帽不用提前切割存放，保證材料質量。

六、注意事項

(1)兩端操作人員應密切配合，特別是當進線端操作人員在切割鋼絞線或套導向帽時，出線端的操作人員不要將手放在控制按鈕上，以防誤操作傷人。

（2）進線端工人先將急停開關按下，才可用手持砂輪機切斷鋼絞線然后套上估計導向帽

（3）工作時兩端應禁止人員穿越，以防鋼絞線彈出傷人。
